固體柜結構特點介紹
發布時間：2020-12-15 15:16:34 來源：振航電氣有限公司

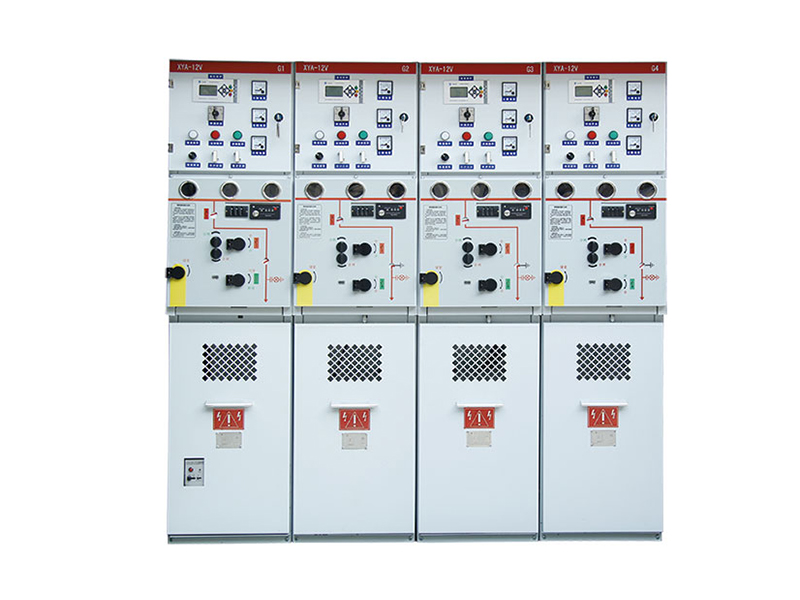

固體柜結構特點：
全封閉型固體柜是一種小型化的開關柜，有如下特點:
a、高壓負荷開關和高壓帶電部件密封在無任何氣體的環氧樹脂絕緣套筒殼內，真空滅弧室滅弧，體積小滅弧可靠。負荷開關帶接地開關，有合、分閘和接地三個工位，接地刀并且有隔離刀的功能；
b、每路單元均通過三個高壓套管出線，電纜連接方便；
c、采用制成的密封箱體，操作機構連接處和高壓套管處采取了嚴格的密封措施性能良好；
d、采用APG工藝由環氧樹脂制成的高壓套管及高壓絕緣筒，絕緣筒和高壓套管之間通過硅橡膠套緊配合裝配而成，有較好的密封作用；
e、各路裝有相互獨立的操作機構，機構安裝在柜體的前面上，具有多種機械聯鎖功能；
f、負荷開關和接地開關裝有彈簧操動機構，負荷開關可以手動或電動操作,接地開關不但起到接地作用而且也起到隔離作用，只能手動操作；
g、斷路器可以裝彈簧機構，即可手動也可電動，預留配電自動化接口，斷路器也可以裝有永磁操動機構，可以電動合分閘，可以手動分閘，但不能手動合閘；
h、環網柜面板上有可視窗，能夠觀察出隔離刀的分合狀態；
i、每個環網柜單元都有三個單獨的絕緣筒并列而成，安裝方便，容易更換，的優點是避免了相間放電。

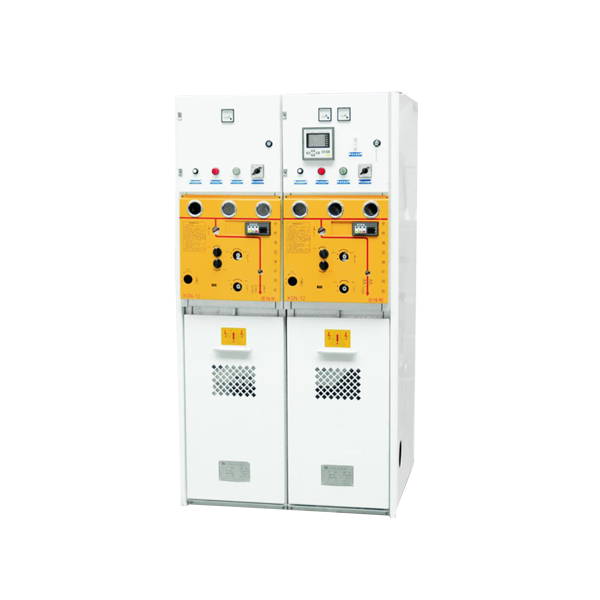

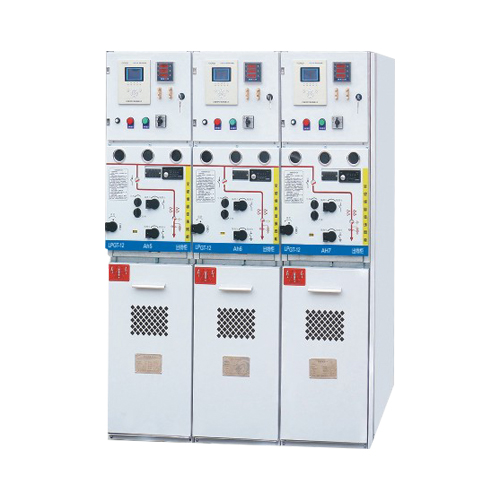

固體柜的特點：
a、固體絕緣全封閉環網柜主要部件是由絕緣筒和真空滅弧室組成；
b、固體絕緣材料采用環氧樹脂，厚度不小于12mm，具有較強的抗腐蝕能力，較高的絕緣能力，內部空間大于125mm,相與相之間單獨分開并通過底板安裝架連接在一起，組合靈活結構簡單合理，美觀；
c、外箱體表面無緊固件可供拆卸，防盜性好，想體具有IP43的防護等級，防雨性能好；
d、頂蓋設有通風口，進風口在箱體下部，并有防塵過濾網，出風口設在想體頂部，并隱藏在房檐下面形成自下而上的空氣對流，使箱體具有良好的隔熱與通風效果，頂蓋設有一定角度的排水傾角；
e、外箱體有電纜進線口的密封式地板，防止電纜溝內的潮氣進入箱體；
f、門以密封條密封，門鎖為防雨式結構，門打開時有限位拉桿使門便于固定；
g、外箱體內開關為固體絕緣全密封結構，不需要加熱器，電纜頭根據用戶要求可分可觸摸和不可觸摸型，不怕浸水；
h、外箱體顏色一般為軍綠色。
