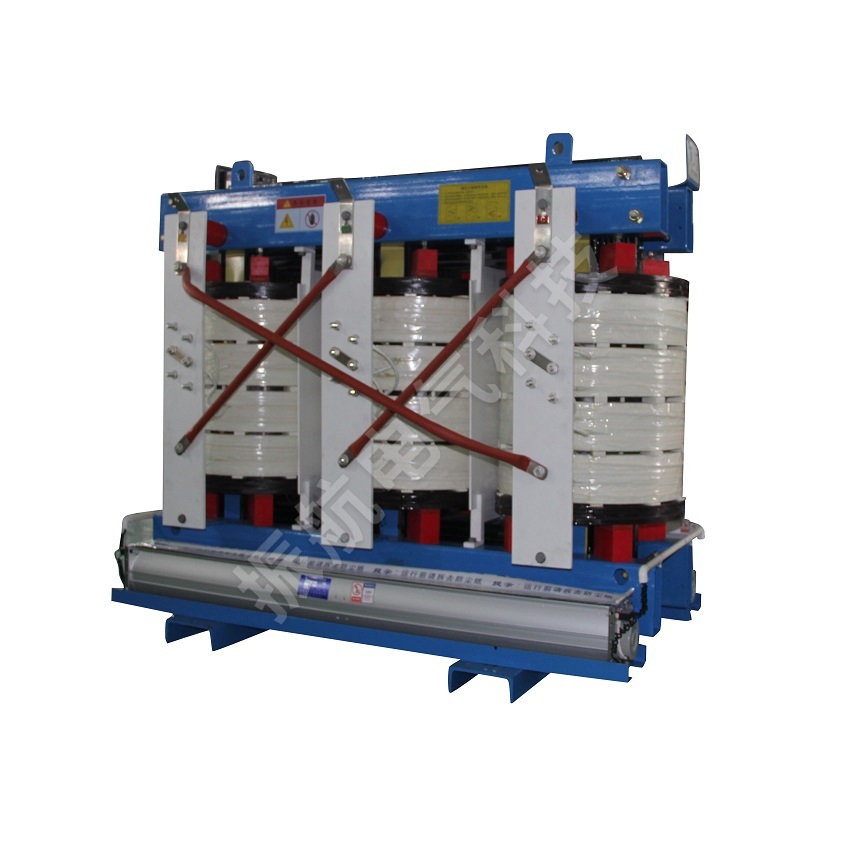

SGBH11(13)節能型干式變壓器

產品名稱：SGBH11(13)節能型干式變壓器
所屬分類：礦用變壓器/在線饋電調壓器/變壓器系列

產品簡介：SGBH11(13)節能型干式變壓器承受熱沖擊能力強，過負載能力大、難燃、防火性能高、低損耗、局部放電量小、噪聲低、不產生有害氣體、不污染環境、對濕度、灰塵不敏感、體積小、不開裂、維護簡便因此，適宜用于防火要求高，負荷波動大以及污穢潮濕的惡劣環境中如：機場、發電廠、冶金作業、高層建筑、購物中心、居民密集區以及石油化工、核電站、核潛艇等環境中。

一、產品特點

SGBH11(13)節能型干式變壓器承受熱沖擊能力強，過負載能力大、難燃、防火性能高、低損耗、局部放電量小、噪聲低、不產生有害氣體、不污染環境、對濕度、灰塵不敏感、體積小、不開裂、維護簡便因此，適宜用于防火要求高，負荷波動大以及污穢潮濕的惡劣環境中如：機場、發電廠、冶金作業、高層建筑、購物中心、居民密集區以及石油化工、核電站、核潛艇等特別環境中。

鐵心

鐵心采用晶粒取向高導磁性能硅鋼片疊裝而成45°全斜接縫結構，繞組與鐵心間采用彈性固定裝置，使壓器具有較低的空載損耗和噪聲鐵心表面經特別的工藝處理，既降低變壓器噪聲又使變壓器在運行過程中鐵心不會銹蝕。

鐵心由拉螺桿適度夾緊，上、下夾件由拉板連接并與底座固定為一體，繞組通過彈性墊塊固定，緩沖結構可減輕繞的震動程度和降低噪。

高、低壓線圈

高、低壓線圈選用Nomex 絕緣材料，并經VPI 真空加壓設備多次漫潰無溶劑漫潰漆，并多次高溫烘焙固化。高壓線圈采用機械強度高，散熱條件好的連續式結構，避免了多層圓筒式線圈層間電壓高，散熱能力差、容易熱擊穿，以及機械強度低的缺點，從而提高了產品運行的可靠性；低壓線圈采用箔式成縱向氣道大電流螺旋式結構。漫漬后的線圈防潮性能，更能承受沖擊，，無局部放電，壽命期后易干分解回收，保護環境。

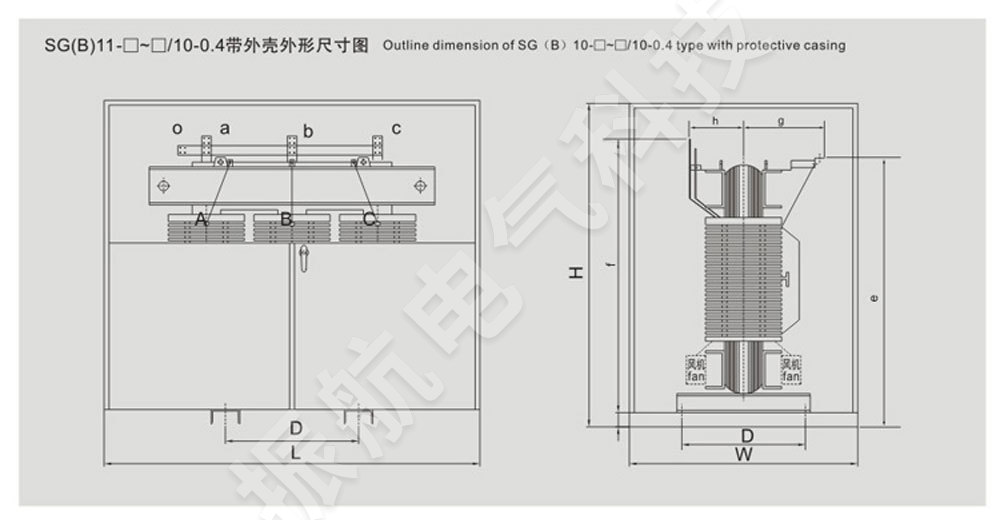

外殼

如用戶需要，我公司可提供防護等級為IP20 和IP23 的外殼。

外殼防護等級IP20的含義為：不容許直徑12mm 的固體異物進入。為保證冷卻空氣流通，外殼的底板與頂部由網孔板制成，外殼防護等級IP23 的含義除同IP20 外，還可防止與垂線成60‘角以內的水淋入口。

過熱保護

為對線圈過熱采取保護措施，315KVA 及以上SG(B)11 干式變壓器裝有一套溫度顯示保護裝置．本裝置利用埋入低壓繞組內的感溫元件作為數顯儀的信號源當低壓繞組內溫度發生變化時，感溫數顯儀顯示出一個新的溫度值，并根據此溫度值執行控制及報警功能，以起到保護變壓器的作用。

過載能力

SG(B)11型干式電力變壓器采用新結構、新材料、新工藝散熱條件好、熱壽命長、過負荷能力強，在20%過負荷下可長期安全可靠工作。在舊23 環境下無需風機冷卻，仍可長期滿負荷運行。

安全

SG(B)11型新產品為當今安全性能好的干式變壓器。絕緣材料均不助燃、自熄、無毒，可燃物質不到環氧澆注式產品的10% ，在8OO℃ 高溫下長時間燃燒無有毒煙霧產生，從而克服了環氧澆注式變壓器燃燒時產生有毒氣體的缺陷SG(B)11型新產品在電力、地鐵、船舶、化工、冶金等對安全要求高、濕熱、通風不良的場合。

可靠性

SG(B)11型新產品的特別線圈設計、工藝及材料，使產品三防性能（防潮、防霉、防鹽霧），更能承受熱沖擊，、無局部放電產生。以Nomex ⑧ ，為基礎的絕緣系統，在變壓器的整個使用壽命期都保持電性能和機械性能Nomex 。材料不易老化，耐收縮及抗壓縮，加上彈力特強，因此可以保證變壓器即使在使用數年之后線圈仍保持結構緊密，并且能夠承受短路的壓力。

耐潮濕性

Nomex絕緣系統干式變壓器足以抵擋水份的俊入。采用VPI 設備和真空浸漬技術。UI 認可的高品質浸漬漆，在180℃ 及以上的溫度可長期連續運行。

Nomex紙由浸潰漆滲透浸潰

體積更小、重量更輕

SG(B)11 型新產品采用了杜邦Nomex紙為主絕緣材料，并將其作為變壓器熱點處的混合絕緣系統，使該產品與同等容量的環氧樹脂澆注式變壓器產品相比，減小了尺寸和重量。

環保

SG(B)11 型新產品壽命期后可以分解回收，克服了環氧樹脂澆注千式變壓器由干樹脂、玻璃絲固化融合成整體，導致壽命期后不可分解，污染環境的缺陷。

引出線

高壓出線端子固定在繞組上部，分接頭在繞組中部，在斷電的情況下通過聯接片變換抽頭，從而調節輸出電壓。

低壓出線端子為板式導電排，通過螺栓與引出排可靠連接

使用條件

使用條件根據GB6450-1986 《干式變壓器》 1 . 2 條。當環境溫度＞40 ℃ ，海拔高度，1000m 時，按照國標有關規定進行修正。要求用戶定貨時提出。
