ZHHBN-12 節能環保型全絕緣環網柜
產品名稱：ZHHBN-12 節能環保型全絕緣環網柜
所屬分類：固體柜/充氣柜系列
產品簡介：20世紀50年代以來，中壓開關設備發展經歷了敞開式、箱式、金屬封閉式等階段，在滿足設備的功能性使用要求方面已經不存在任何問題，而且產品早已系列化和使用范圍全覆蓋。體積小、免維護、高模塊化、安全可靠的環保氣體絕緣環網柜快速發展，可實現對電力系統配電網絡的遠程監測、控制、管理，實現了電網優化、用電安全、電能管理、節能降耗的需求;系統同時可廣泛應用于交通、工廠、醫院、學校、建筑、住宅小區及商用寫字樓等智能配電領域。
產品簡介
20世紀50年代以來，中壓開關設備發展經歷了敞開式、箱式、金屬封閉式等階段，在滿足設備的功能性使用要求方面已經不存在任何問題，而且產品早已系列化和使用范圍全覆蓋。體積小、免維護、高模塊化、安全可靠的環保氣體絕緣環網柜快速發展，可實現對電力系統配電網絡的遠程監測、控制、管理，實現了電網優化、用電安全、電能管理、節能降耗的需求;系統同時可廣泛應用于交通、工廠、醫院、學校、建筑、住宅小區及商用寫字樓等智能配電領域。
ZHHBN-12節能環保型全絕緣環網柜全面引進生產設備及制造技術，實現本地化生產,大大降低了制造成本，縮短了交貨周期，推出后深受用戶好評。
產品特點
<功能復合、一體化產品
開關設備的充氣殼體采用高品質的厚2.5mm不銹鋼板通過激光焊接而成，保證氣箱密閉可靠性，機械強度高，耐腐蝕性好，充氣殼體的防護等級達到IP67; 氣箱裝有防爆膜片，能有效防止氣壓過高時對人和設備造成的損害;將全部導電部件封閉在氣箱當中，既能避免外界環境因素的影響，又能提高運行可靠性,使其具備免維護(或少維護)的功能，同時還能符合體積小型化要求。開關采用三工位(隔離+接地) +真空滅弧室，適合目前電網運行維護需求。
<環保、無污染
ZHHBN-12節能環保型全絕緣環網柜的絕緣介質是零級干燥空氣(外購) 或符合GB/T 8979 -2008的99.99%純N2,氣體的泄露對外界環境不會造成任何影響，無需進行任何回收處理。
<完善的機械連鎖
ZHHBN-12節能環保型:全絕緣環網柜的操作面板具有完善的五防機械連鎖功能,連鎖功能都在內部已配置好，操作時請按操作說明順序操作，使用非常方便。
<靈活的拓展化設計
ZHHBN-12節能環保型:全絕緣環網柜為模塊化設計，可以將各種模塊通過專用的母線連接件，實現多樣化的單元組合，較大限度的滿足中國各個地方復雜多樣的配電設計方案。
產品結構
使用環境
◇ 海拔高度:≤2000m (安 裝海拔高度超過2000m) ;
◇ 環境溫度:溫度: 40°C; 低溫度: -40°C; 24h內平均氣溫不超過35°C ;
◇ 環境濕度: 24h 相對濕度平均不超過95%;月相對濕度平均值不超過90% ; .
◇ 安裝環境:周圍空氣沒有爆炸性和腐蝕性氣體，安裝場所無劇烈振動沖擊;
◇ 抗震裂度: 8度。
依據標準
GB/T 11022- -2011高壓開關設備和控制設備標準的公用技術要求
JB/T 3855- 2008 3.6kV ~ 40.5kV戶內交流高壓真空斷路器
GB 3906- -2006 3.6kV ~ 40.5kV交流金屬封閉開關設備和控制設備
GB 4208- -2008外殼防護等級(IP 代碼)
GB 1984- -2014 高壓交流斷路器
GB/T 4205- -2010 人機界面(MMI) -操作規則
GB 3804 - -2004 3.6kV ~ 40.5kV高壓交流負荷開關
GB/T 6388- 1986 運輸包裝收發貨標志
GB 16926- -2009 高壓交流負荷開關一 熔斷器組合電器
GB 9969- -2008 工業產品使用說明總則
GB 1985- -2014高壓交流隔離開關和接地開關
GB/T 13384- -2008 機電產品包裝通用技術條件
GB 3309-1989 高壓開關設備常溫下的機械試驗
GB/T 14436- 1993 工業產品保證文件總則
DL/T404-2007 3.6kV~40.5kV交流金屬封閉開關設備和控制設備
GB/T 191- -2008包裝儲運圖示標志

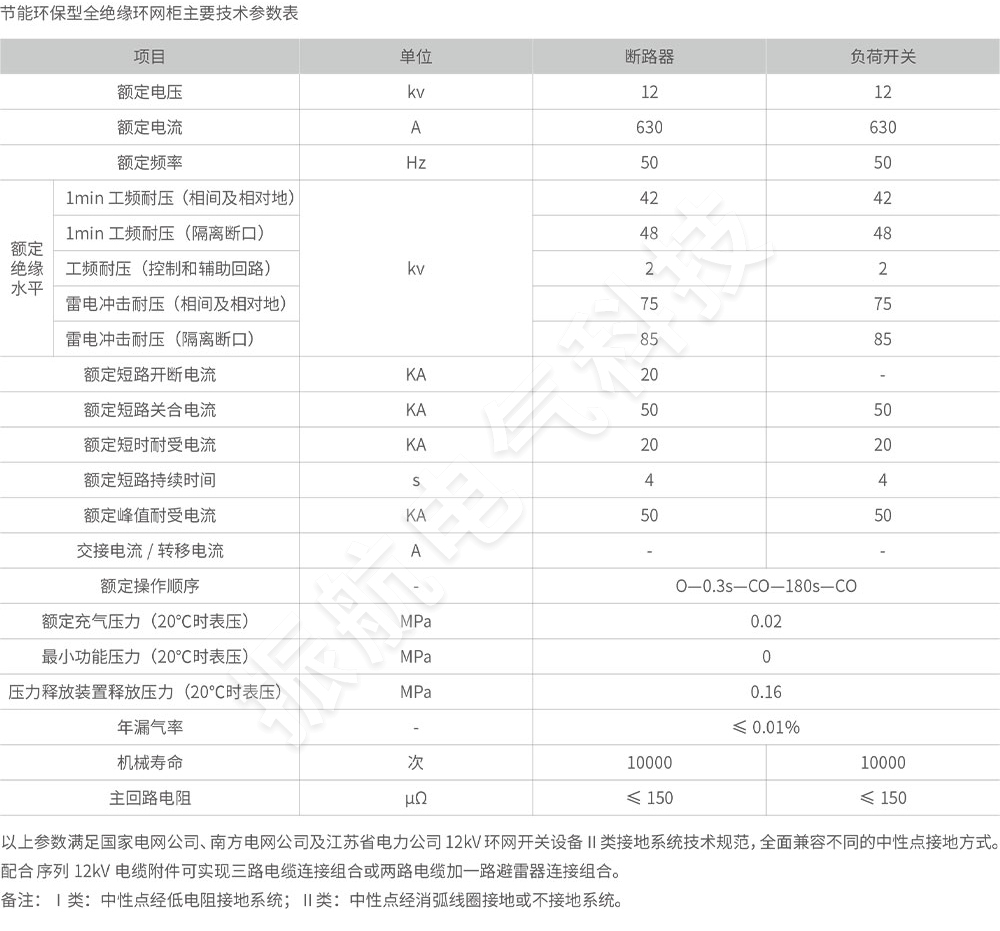

技術參數

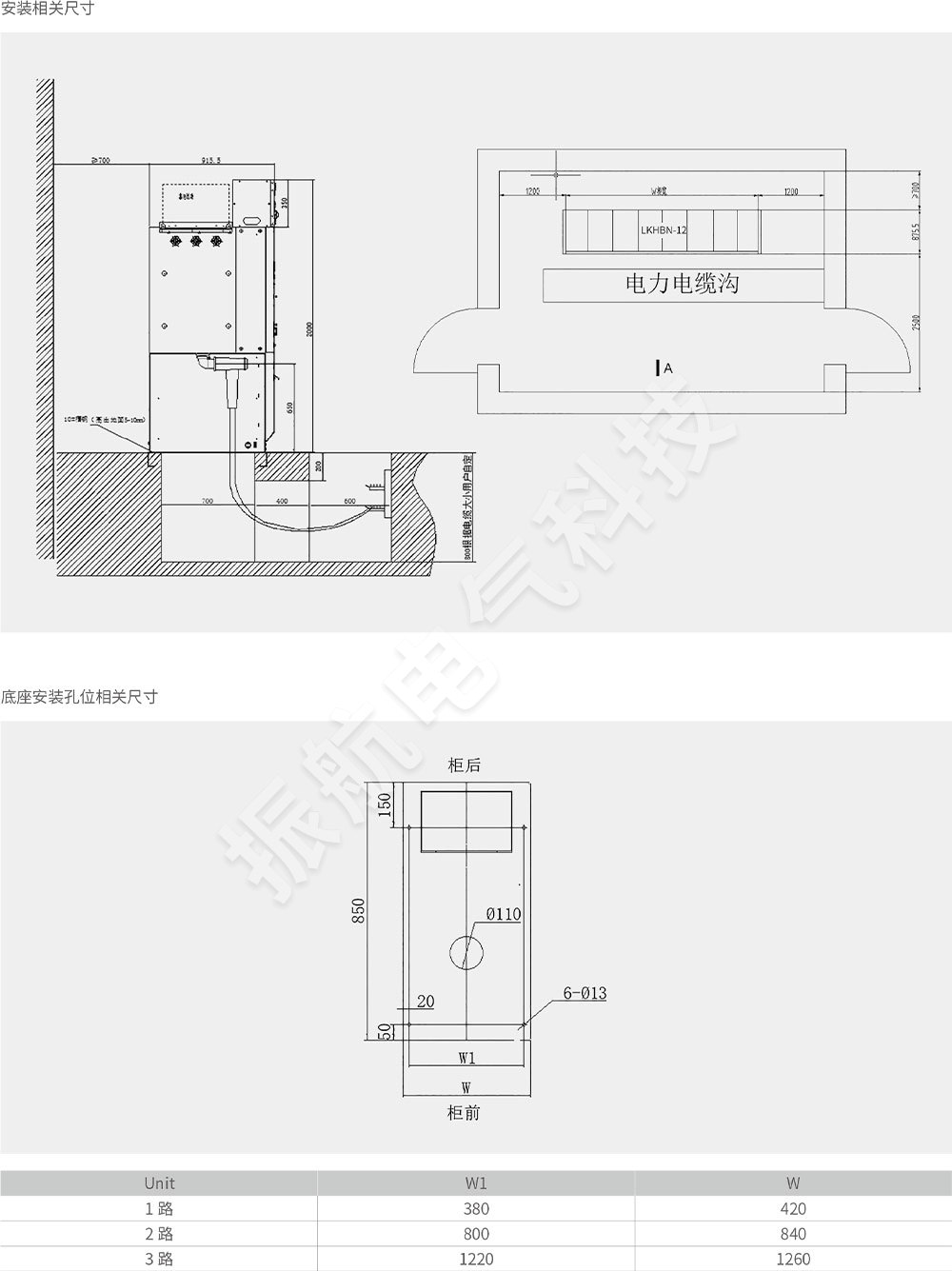

外形及相關尺寸
