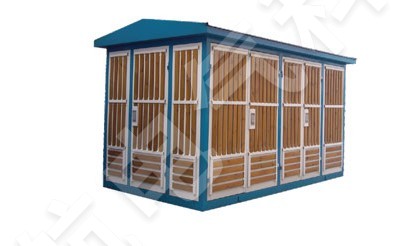

YB智能型預裝式變電站
產品名稱：YB智能型預裝式變電站
所屬分類：箱式變電站系列
產品簡介：廣泛用于城市電網改造、住宅小區、高層建筑、工礦、賓館、商場、機場、鐵路、油田、碼頭、高速公路以及臨時性用電設施等戶內外場所。
用途Use
廣泛用于城市電網改造、住宅小區、高層建筑、工礦、賓館、商場、機場、鐵路、油田、碼頭、高速公路以及臨時性用電設施等戶內外場所。

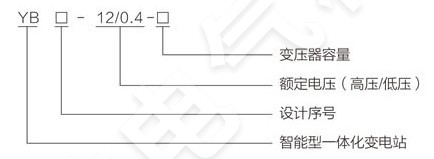

型號含義Model meaning
功能及特點Function and characteristics
◆高壓開關設備、變壓器、低壓開關設備三位一體，成套性強；
◆高、低壓保護完善，運行安全可靠，維護簡單；
◆占地少，投資省、生產周期短、移動方便；
◆接線方案靈活多樣；
◆結構:蜂窩式結構雙層(復合板)外殼牢固，隔熱又散熱通風、美觀、防護等級高，外殼材料有不銹鋼欽合金、鋁合金、冷軋板、彩鋼板可選；

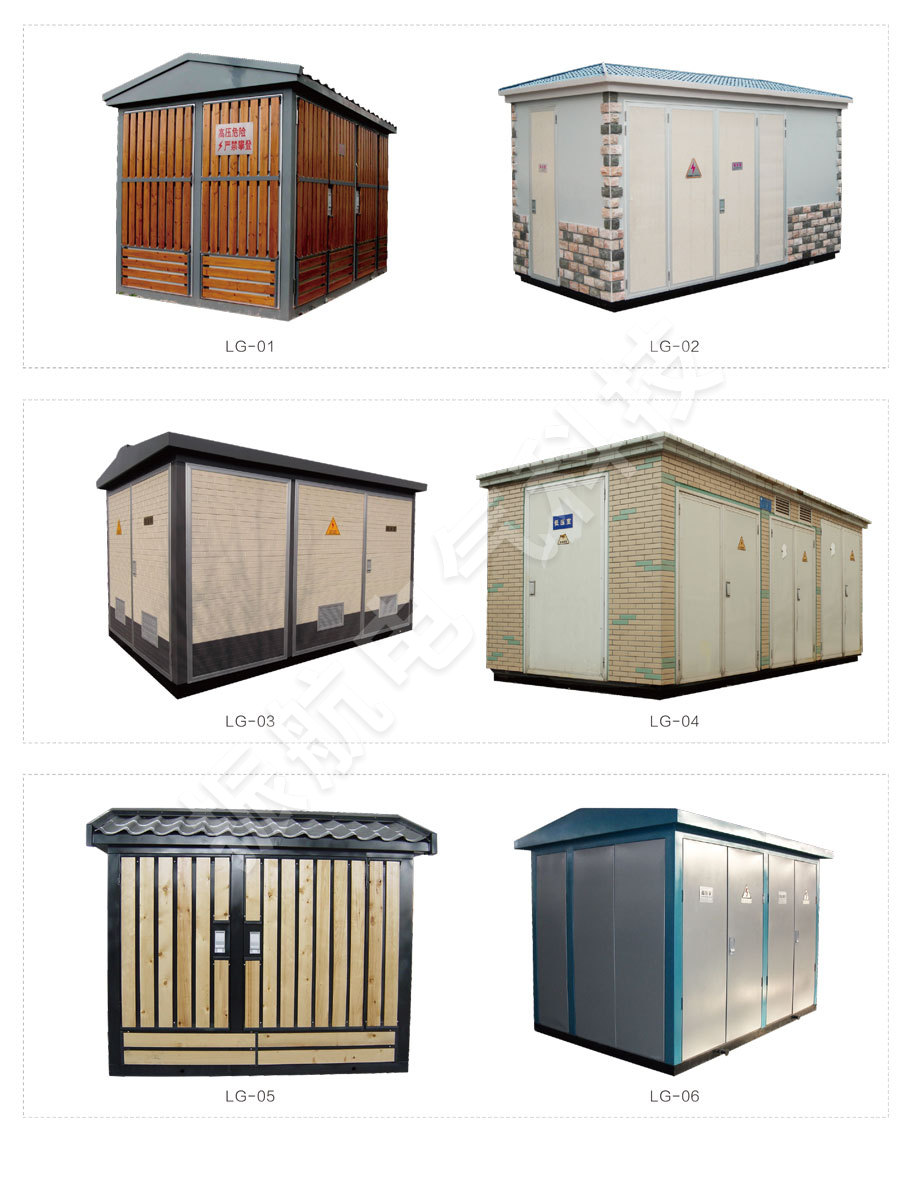

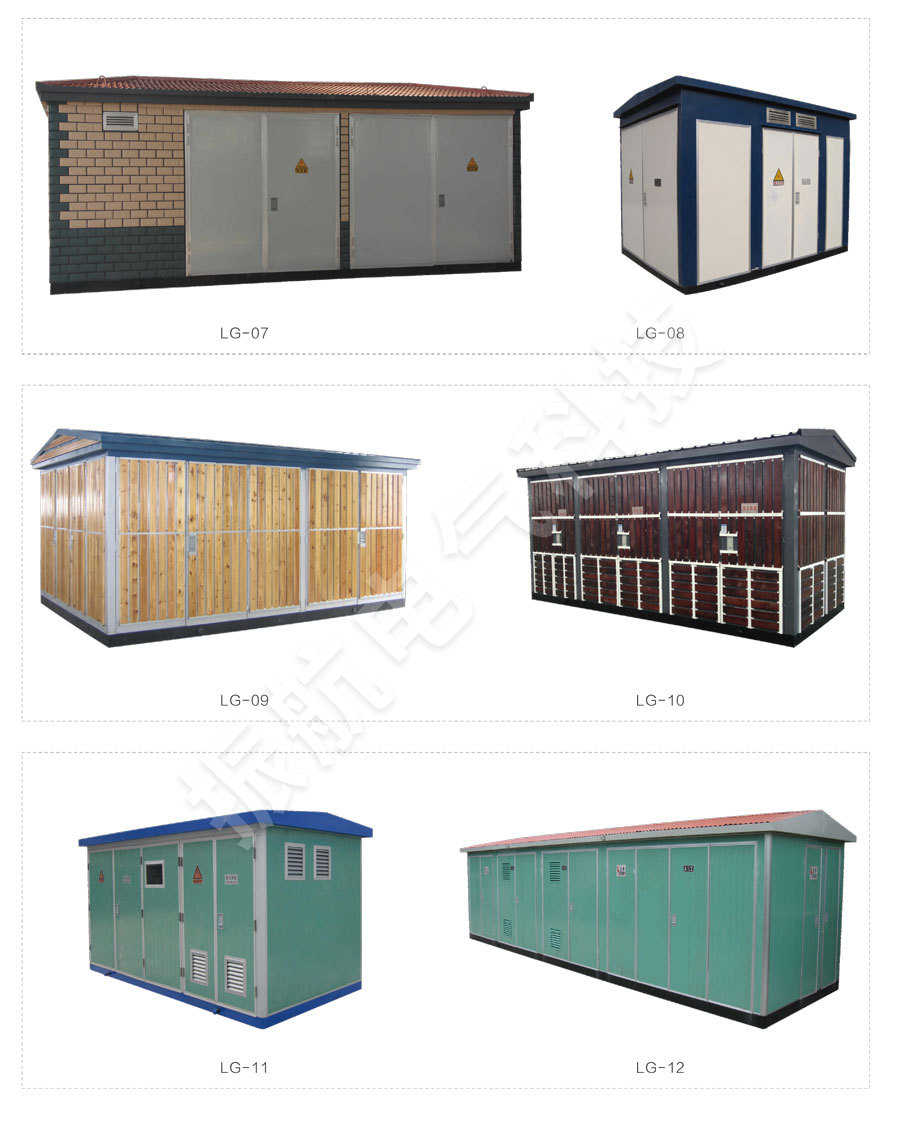

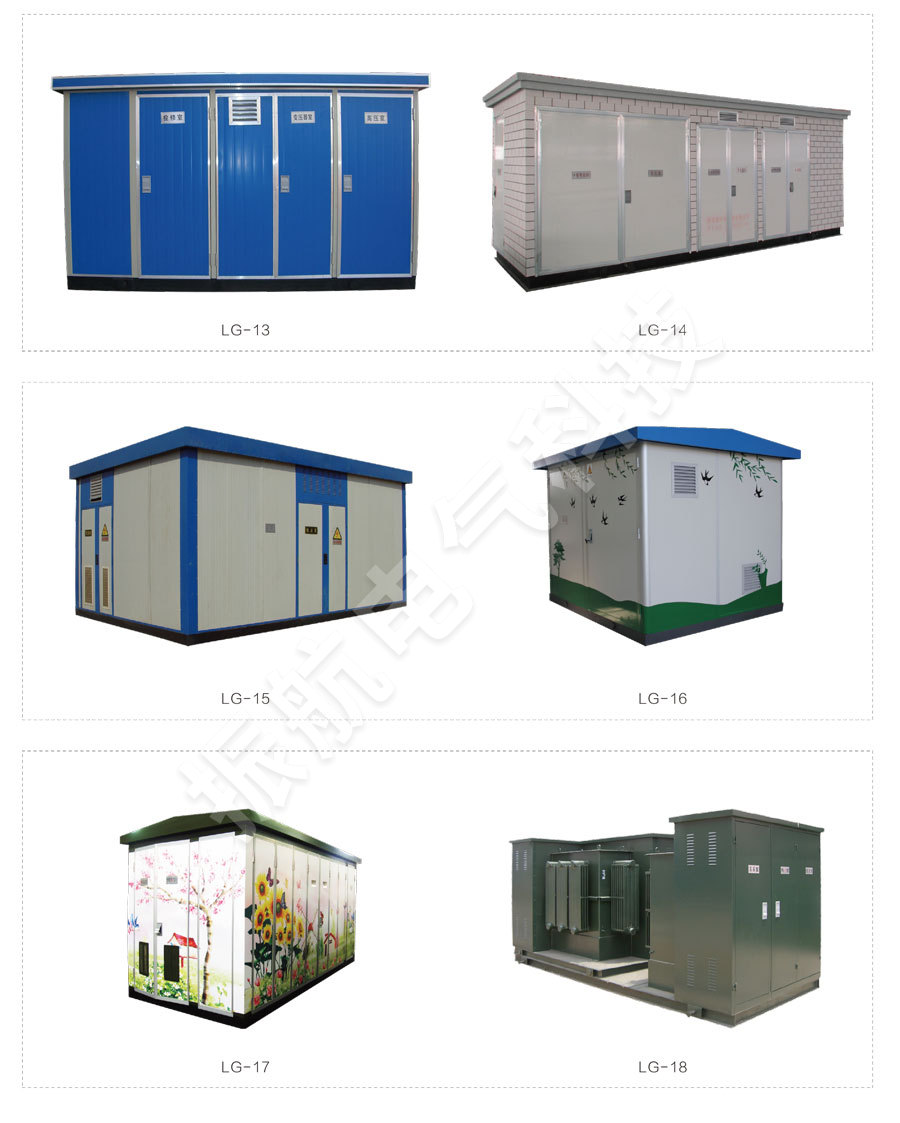

◆型式多樣:通用型、別墅型、緊湊型等多種樣式；
◆高壓環網柜內可裝配網自動化終端(FTU)實現短路及單相接地故障的可靠檢測，具備“四遙”功能，便于配網自動化升級。
正常使用條件 Normal use condition
◆海拔高度不超過1000m；
◆環境溫度: -25℃-+40℃；
◆相對濕度:日平均值不大于95%，月平均值不大于90%；
◆安裝場所:無火災、爆炸危險、導電塵埃、化學腐蝕性氣體及劇烈震動的場所，若超出以上條件時，用戶可與我公司協商。
變壓器transformer
智能型一體化變電站選用低損耗、油浸式、全密封S9、S10、S11系列變壓器，也可選用樹脂絕緣或NOMEX紙絕緣環保型干式變壓器，底部可配有小車，變壓器可方便地進出。
高壓測High pressure measurement
智能型一體化變電站高壓-般采用負荷開關一-熔斷器組合電器保護，熔斷器一相熔斷后，三相聯動脫扣，負荷開關有壓氣式、真空、六氟化硫等型式可選，可配電動操作機構，實現自動化升級;熔斷器為高壓限流熔斷器，帶撞擊器，動作可靠，開斷容量大，主要技術參數見下表。對于800kVA以上的變壓器，可選用QCE4, QCE2,QCE 1等真空斷路器保護。
低壓測Low pressure measurement
低壓側主開關采用萬能式或智能型斷路器，選擇性保護;出線開關選用塑殼式開關體積小、飛弧短，可達30回路;智能型自動跟蹤無功補償裝置，有接觸器和無觸點兩種投切方式供用戶選用。
執行標準Executive standard
本產品符合下列標準:
GB/T17467- 1998《高壓/低壓預裝式變電站》
DL/T537-93《6-35kV箱式變電站訂貨技術條件》

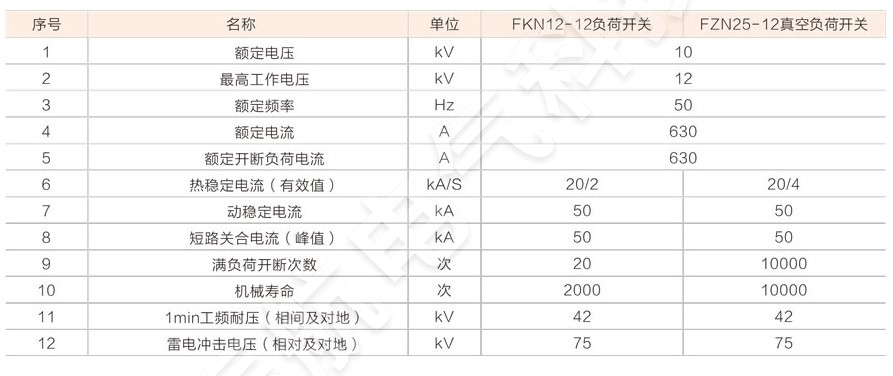

符合開關技術參數Compliance with switch specifications

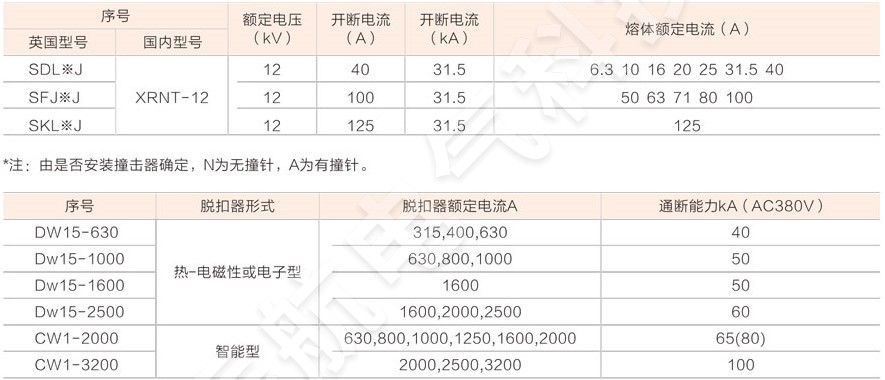

高壓熔斷器技術參數 High voltage fuse technical parameters
注：（80）為高分子斷型。
一次方案圖One plan
變電站一次方案參見附圖。
典型方案示例圖Typical example diagram
典型方案示例圖參見附圖。
基礎與平面布置圖 Foundation and floor plan
變電站基礎圖參見附圖；變電站平面布置參見附圖，用戶可根據需要選用。
安裝、使用與維修Installation，use and maintenance
1.智能型一體化變電站在安裝、驗收、交接性試驗、運行與維護等方面除電力部門要求執行的各項規定外，注意以下事項：
◆用戶收貨時應按有關規定仔細檢查，對于不馬上安裝的產品，應按正常使用條件規定，存放于適當的場所。

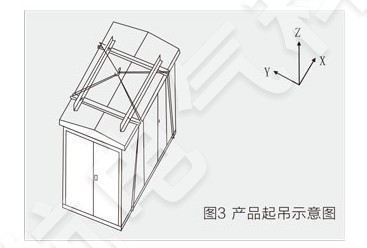

◆產品應采用專用吊具底部起吊，如圖3。
◆產品水平安放在事先做好的基礎上，然后將產品底座與基礎之間的縫隙用水泥沙漿抹封，以免雨水進入電纜室，通過高、低壓室的底封板接入高、圖3產品起吊示意圖低壓電纜。
◆產品安裝就位后應做好可靠接地；電站底座槽鋼上的兩個主接地端子、變壓器中性點及外殼、避雷器下樁頭等均應分別由安裝部門接地。接地應共用一組接地裝置，其接地電阻應小于4歐姆，從接地網引至本產品的接地引 線應不少于兩條。
2.產品在安裝完畢或維修后，投運前應進行如下項目的檢驗和試驗:
◆變電站內是否清潔；操作機構是否靈活；
◆主要電器的通斷是否靈活可靠；
◆電器輔助觸點的通斷是否可靠準確；
◆表計及繼電器動作是否準確無誤；
◆儀表及互感器的變比及接線性是否正確；
◆電器安裝螺母是否擰緊，安裝是否牢固可靠；
◆母線連接是否良好，其支撐絕緣子，夾件是否安裝可靠；
◆電器的整定值是否符合要求，熔斷器熔芯規格是否正確;
◆主電路及輔助電路的接點是否符合電氣原理圖要求。
3.維修
◆產品中元件按各自的技術要求維護：
◆若選用的變壓器為油浸式，每年應按規定至少進行一次油樣分析檢查；
◆運行中的高壓側開關設備，經20次帶負荷或2000次無負荷分合閘操作后，應檢查觸頭情況和滅弧裝置的損耗程度，發現異常應及時檢修或更換。
◆低壓開關設備自動跳閘后，應檢查分析跳閘原因，待排除故障后，方能重新投運；
◆避雷器每年應在雷雨季節到來之前進行一次預防性試驗；
◆產品附有裝箱單、合格證、安裝使用說明書、電氣接線圖和本產品所采用的主要元件設備的說明書，鑰匙操作工具以及根據協議書提供的備品備件。

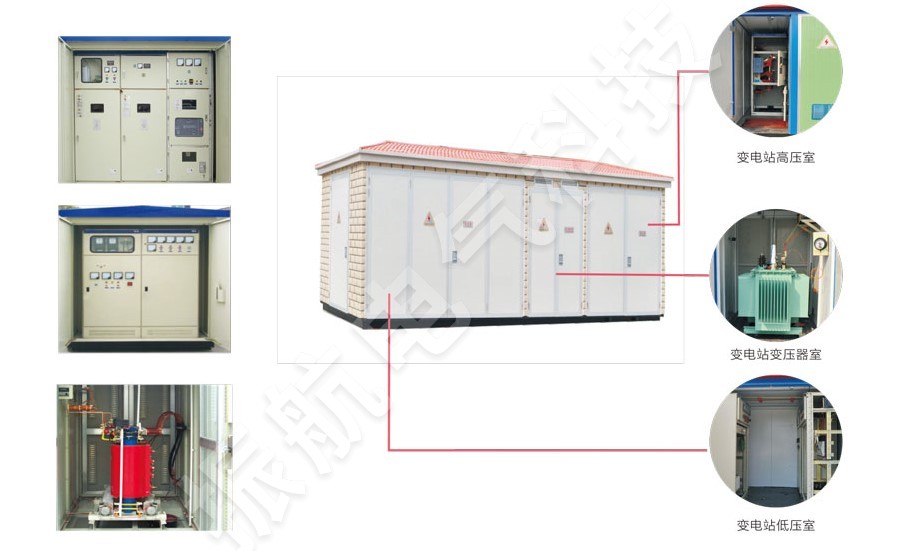

變電站結構圖 Substation structure
訂貨須知Download Google
訂貨時須提供以下資料：
◆變電站型號、數量；
◆變壓器的型號、數量；
◆高壓和低壓一次接線方案及主要元件的型號和參數；
◆外殼的材料及顏色。
