國網標準化一二次融合環網箱
產品名稱：國網標準化一二次融合環網箱
所屬分類：國網標準化系列
產品簡介：國網標準化一二次融合環網箱是公司采用國外專業技術，根據我國各區域配電網絡特點和城市配網電纜化改造的實際情況，開發、生產的具有專業水準的充氣式戶外環網柜。 國網標準化一二次融合環網箱采用SF6全密封全絕緣環網開關設備，該開關設備具有模塊化、可擴展、全絕緣、全密封、安全可靠、 免維護等優點，適用于任何惡劣環境，被廣泛應用于工業園區、居民區、街道、機場、各種建筑物、繁華商業中心等場所。
概述
國網標準化一二次融合環網箱是公司采用國外專業技術，根據我國各區域配電網絡特點和城市配網電纜化改造的實際情況，開發、生產的具有專業水準的充氣式戶外環網柜。
國網標準化一二次融合環網箱采用SF6全密封全絕緣環網開關設備，該開關設備具有模塊化、可擴展、全絕緣、全密封、安全可靠、 免維護等優點，適用于任何惡劣環境，被廣泛應用于工業園區、居民區、街道、機場、各種建筑物、繁華商業中心等場所。
國網標準化一二次融合環網箱標準電壓等級12kV、24kV, 可擴展配網自動化功能，實現環網柜的智能化，讓電網更堅強更智慧。
工作條件
◆ 環境溫度:溫度+50°C,低溫度-40°C，日平均溫度不超過35°C;
◆ 相對濕度:日平均值不超過95%，月平均值不超過90%;
◆ 風速:不超過35m/s;
◆ 污穢等級: I級;
◆ 地震烈度: 8度;
◆ 地面傾斜度:不大于3度;
◆ 安裝地點:安裝在沒有災,爆炸或劇烈震動通風良好、無腐蝕性氣體的場所。
條件
◆ 當設備安裝在海拔高度為1000米以上時，需特別注明，以便公司在制造時對SF6壓力進行調整。
◆ 如果涉及惡劣條件，請務必向公司咨詢。
產品特點
◆ 高安全性
的帶電部分封閉在SF6氣箱中，實現全密封全絕緣;
具備滿足五防要求的機械連鎖，杜絕誤操作的出現;
進出線電纜采用全絕緣全密封可觸摸連接方式，保證人身安全;
箱體裝設氣壓監測裝置，實現運行期內氣壓的實時監測;
氣箱后下方設有防爆泄壓裝置,通過權威機構的內燃弧試驗。
◆ 方案靈活
進出線方式靈活，可實現左、右及下進(出)線;
組合方式靈活，單元之間可實現任意組合，無限制擴展;
采用內置式母線擴展方式，滿足使用性、經濟性及美觀要求;
設計方案靈活，可滿足用戶現場的要求。
◆ 結構緊湊合理
單元模塊尺寸一致(計量模塊除外)，緊湊的尺寸同時又不影響施工的方便性。
◆ 經濟性
免維護;占地小，性價比高;使用壽命超過30年。
◆ 應用廣泛
氣箱部分不銹鋼板經機器人全自動TIG密封焊接,防護等級達到IP67,可安裝在潮濕、多沙塵、鹽污、礦山及任何空氣污穢的場所而不必采取特別的預防措施。
◆ 智能化
可配套提供電動操作裝置、配電自動化終端設備，實現具備"四遙"功能的智能開關設備，滿足智能電網對該類設備的要求。
產品引用標準
GB 1984-2003 高壓交流斷路器
GB 1985-2005 高壓交流隔離開關和接地開關
GB 3804-2004 3.6kV-40.5kV高壓交流負荷開關(IEC60265)
GB 16926-2009 交流高壓負荷開關熔斷器組合電器(IEC 60420)
GB 3906-2006 306kV-40.5kV交流金屬封閉開關設備和控制設備(IEC 62271)
GB/T11022-2011 高壓開關設備和控制設備標準的共用技術要求(IEC 60694)
GB/T11023 高壓開關設備六氟化硫氣體密封試驗方法
GB 4208-2008 外殼防護等級(IEC 60529)
DL/T404 3.6kV~40.5kV交流金屬封閉開關設備和控制設備
DL/T 728-2000 氣體絕緣金屬封閉開關設備訂貨技術導則
Q/CSG 10012 中國南方電網城市配電網技術導則
國家電網公司物資采購標準-12kV. 24kV 環網柜通用技術規范產品引用標準

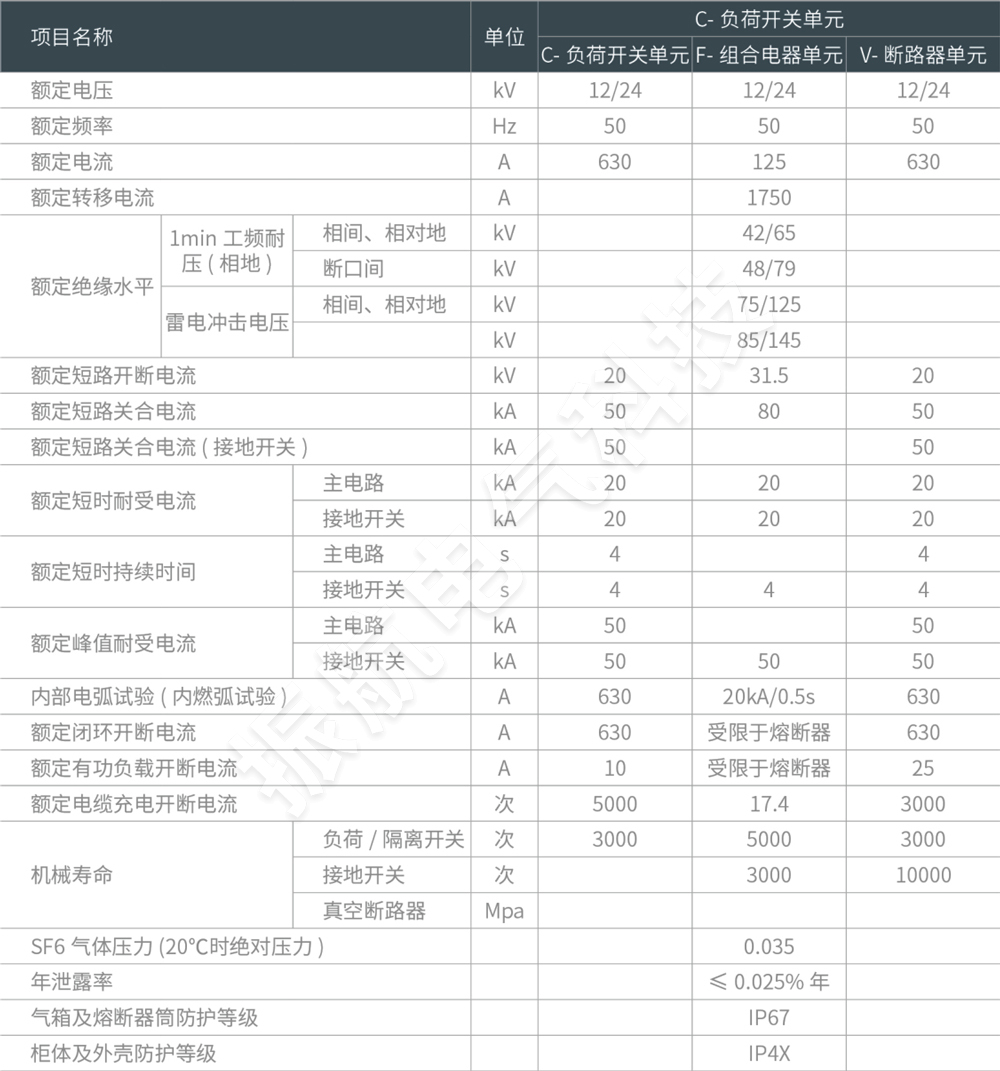

主要技術參數
主要配件
◆ 箱體
外殼體按照戶外型結構設計，箱體材料可根據客戶需求選用不銹鋼板、SMC或GRC,表面噴塑處理，具有足夠的機械強度;
箱體表面無緊固件可供拆卸，防盜性好,頂蓋為帶空氣夾層式雙層結構，并帶有通風口，自然對流通風，隔熱、散熱良好;
防雨式門鎖，箱門開啟時有限位拉鉤使門便于固定，箱體設有電纜進出線口的密封式底板，防止小動物和潮氣進入箱體;
箱體外觀及顏色可根據用戶需要定制，外形美觀，與周圍環境相協調。

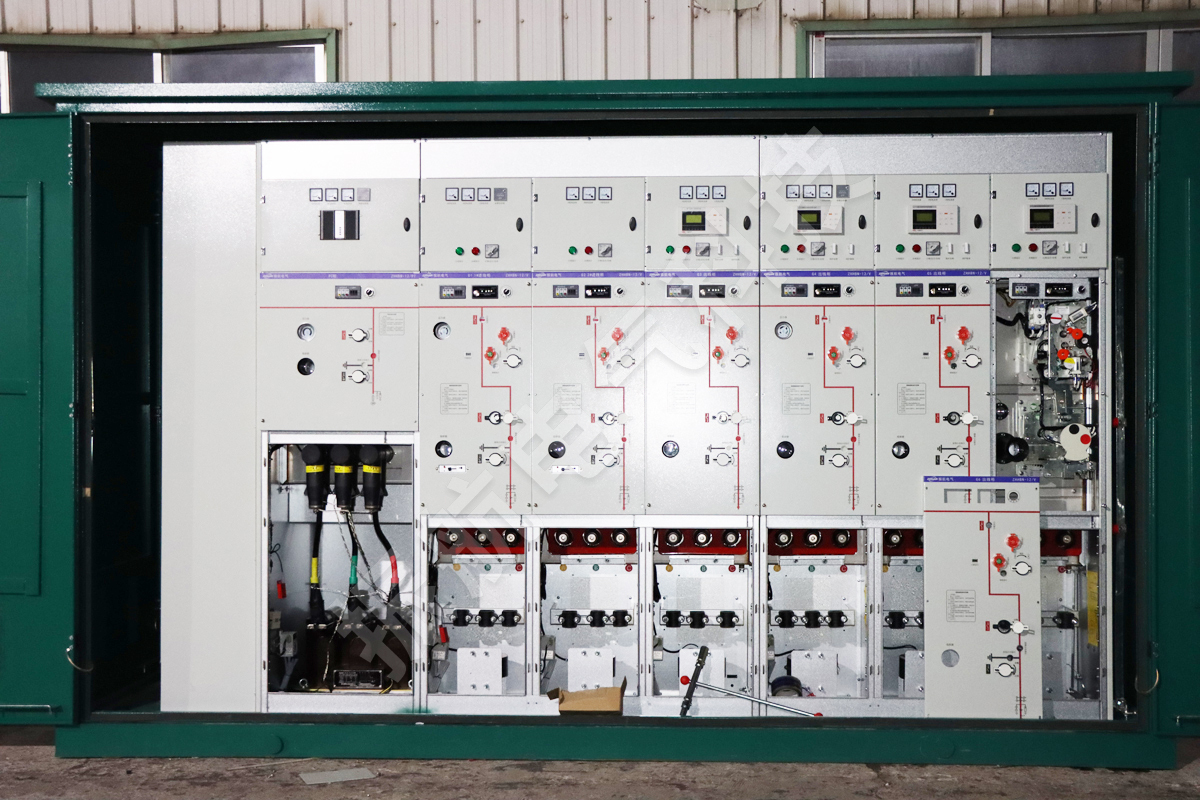

◆ 開關單元
一二次融合環網箱所采用的開關單元為我司生產的HBC-12系列全密封、全絕緣環網開關設備，該開關具有模塊化、無限制自由擴展、結構緊湊、體積小、免維護等優點。各功能單元及功能說明
C單元:負荷開關單元，主要應用于12kV、24kV 配電網電纜進出線連接、分支、分?jǐn)嗪涂刂频?
F單元:負荷開關+熔斷器組合電器單元，應用于12kV、 24kV配電網容量在1250kVA及以下的終端配電變壓器的控制和保護。
V單元:真空斷路器單元，不僅可用于12kV、 24kV配電網電纜線路的進出線連接、分支、分段、控制和保護等，也可應用于較大容量配電變壓器的控制和保護。
該單元配置微機型繼電保護裝置，可實現過流保護等功能。
D單元:不帶開關的電纜進線柜，用于進出線電纜的連接，進出線電纜與母線直接連接。
SV單元:母聯柜，用于分段母線之間的聯絡。
M單元:計量柜，用于電能計量用，可與其他任何一-種柜體方便的結合在-起。
PT單元:電壓互感器柜，用于安裝PT、 自動化終端裝置及后備電源等。

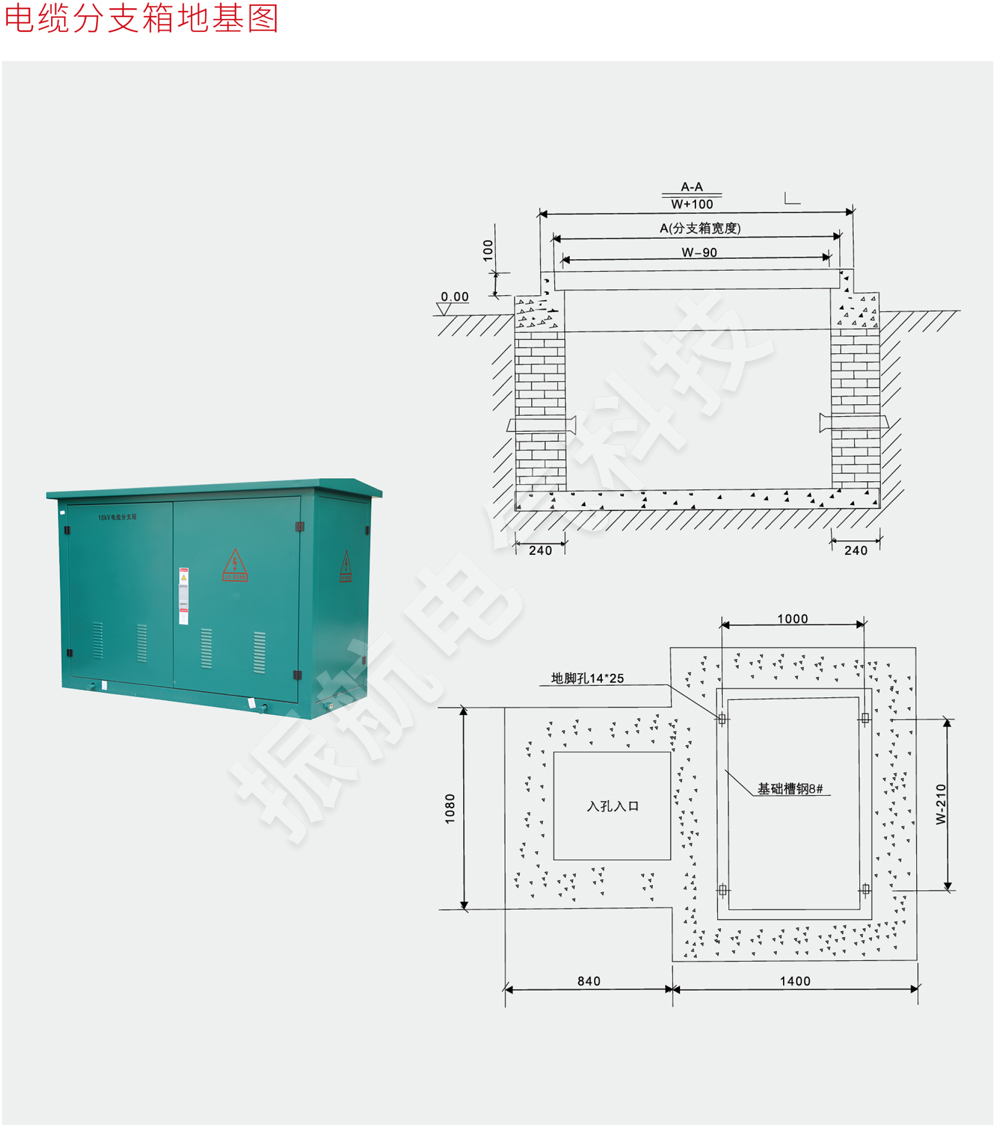

安裝及尺寸
