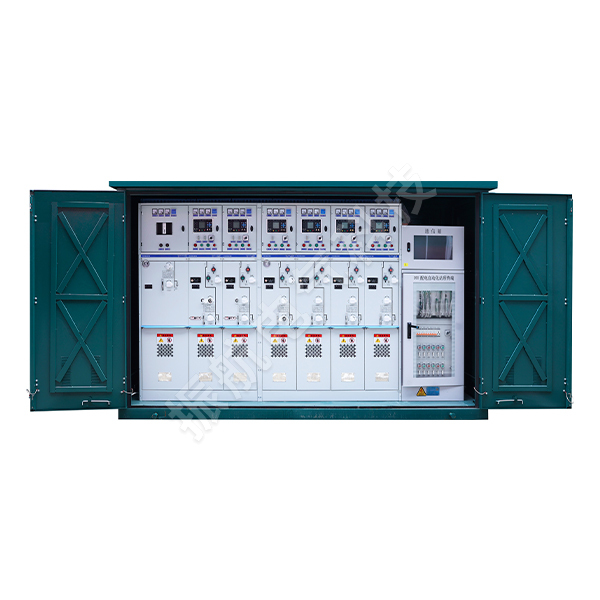

高壓物聯網開關柜
產品名稱：高壓物聯網開關柜
所屬分類：國網標準化系列
產品簡介：電力設備狀態監測與故障診斷系統是智能電網建設的重要內容，它通過各種的傳感技術、數字化技術、嵌入式計算機技術、廣域分布的通信技術、在線監測技術以及故障診斷技術實現各類電網設備運行狀態的實時感知、監視、分析、預測和故障診斷。輸變電設備狀態監測技術是實現智能變電站建設的關鍵支撐技術，是智能變電站建設的核心內容。
產品介紹
概述
電力設備狀態監測與故障診斷系統是智能電網建設的重要內容，它通過各種的傳感技術、數字化技術、嵌入式計算機技術、廣域分布的通信技術、在線監測技術以及故障診斷技術實現各類電網設備運行狀態的實時感知、監視、分析、預測和故障診斷。輸變電設備狀態監測技術是實現智能變電站建設的關鍵支撐技術，是智能變電站建設的核心內容。
融合終端依據獲得的電力設備狀態信息，采用基于多信息融合技術的綜合故障診斷模型，結合設備的結構特性和參數、運行歷史狀態記錄以及環境因素，對電力設備工作狀態和剩余壽命作出評估；對已經發生、正在發生或可能發生的故障進行分析、判斷和預報，明確故障的性質、類型、程度、原因，指出故障發生和發展的趨勢及其后果，提出控制故障發展和消除故障的有效對策，達到避免電力設備事故發生、保證設備安全可靠、正常運行的目的。
融合終端通過各種的傳感技術、數字化技術、嵌入式計算機技術、廣域分布的通訊技術、在線監測技術以及故障診斷技術實現開關柜設備運行狀態的實時感知、監視、分析、預測和故障診斷。
ZHLVE-JB-H9000 智能化開關柜物聯網融合終端適用于 35KV 及以下電壓等級交流金屬鎧裝移開式封閉開關柜，具有控制、在線監測等功能，可實現斷路器、電動底盤車、電動接地刀的智能化控制。它是我公司的一項革命性創新產品，很好的解決了傳統開關柜功能零碎、結合松散、配件及供應商眾多、設計重復、線路復雜、生產維護繁瑣等問題。
主要特點
1. 架構成熟：采用 ARM 架構，多 CPU 獨立工作的開發模式，能在復雜的多任務處理與運算同時，兼顧硬實時性；
2. 安裝方便：壁掛式，便于在儀表室安裝；
3. 系統硬件設計采用工業級嵌入式主板，具備低功耗、寬溫運行（–40℃～+85℃）、全屏蔽等特點，可靠性高；
4. 系統軟件設計采用開源嵌入式 Linux，安全、穩定、實時、高效，并具備很強的擴展能力；
5. 高度可靠：高度集成于一次設備中，采用鋁材金屬外殼，抗干擾能力強；嵌入式設計，不影響柜內的絕緣和電場分布；可靠的射頻無線傳輸技術，溫度接收單元和高壓側測量單元徹底隔離；
6. 高度安全：底盤車和接地刀電動和手動操作可以自由切換，可以遠程實現一鍵停電和一鍵送電，的保證了操作員的人身安全；
7. 通訊接口豐富：支持多種通訊接口：RS485、以太網、4G，對上支持 IEC103、IEC104、HTTP 及其他通訊規約，對下可通過 RS485 和各種不同類型的 IED 設備通訊；
8. 人性化的人機交互：采用 10.1 寸彩色觸摸屏，操作方便，顯示美觀；
9. 功能：采用非介入式的霍爾傳感器進行的線圈電流和電機電流實時在線監測、程序化控制功能、完善的智能專家診斷系統、觸頭及電纜頭測溫告警功能、斷路器機械特性在線分析功能；
10. 調試途徑豐富：可以通過專門小巧的配置工具或者面板進行調試；
11. 升級維護方便：支持遠程升級。
主要功能
數字式微機保護
數字式微機保護系統根據負載的不同可靈活配置，常規有數字式線路保護、數字式廠用變保護、數字式電容器保護、數字式電動機保護、數字式電壓監測（PT 保護）等。
數字式微機保護系統特點如下：
獨立保護功能系統，不受其他功能模塊影響；
模擬量保護通道和測量通道獨立；
具有完善的操作回路；
支持以太網、RS485、無線等通訊接口；
精心的電氣設計，無可調節器件，實現了免調試概念設計；
高性能的 EMC 設計。
一鍵式分合閘
一鍵式分合閘（手車及接地刀控制）系統可實現對斷路器電動底盤車及電動接地刀的程序化控制，為無人化，智能化操作提供底層支撐。
一鍵式分合閘（手車及接地刀控制）系統特點如下： 支持一鍵順控功能（斷路器的分合閘需要配合數字式微機保護系統）； 手車及接地刀電機正反轉控制（電源正負切換防短路功能）； 手車及接地刀電機阻轉保護功能（阻轉電流可整定）； 手車及接地刀操作聯鎖功能（實現軟件五防功能）； 手車及接地刀操作緩沖保持功能（防止操作不到位或機械反彈功能）； 手車及接地刀電機大電流設計。
